XB724

產品分類: WiFi中繼模塊
  • 主芯片:MT7628KN
  • 規 格:2T2R
  • 參 數:2.4G 300M
訂購熱線:18025446846
  • 產品詳情

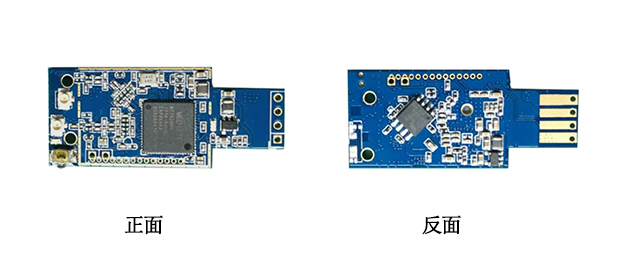

  • 實拍圖
    0755-23318313


    產品介紹
    0755-23318313

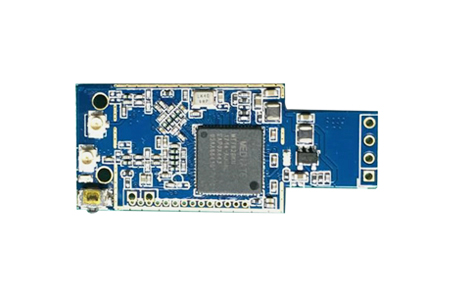

      XB724是一款配備聯發科公司MT7628k芯片的無線中繼放大器,580MHz MIPS 24KEc中央處理器,內置 DRAM內存,2MB Flash,2.4GHz的工作頻段;在滿足上網的同時,更能進行網絡大面積覆蓋,USB式樣的小巧設計,既方便攜帶也能快速實現Wi-Fi放大,是大面積場所無線覆蓋的理想產品。


      特性和優點:

      具備卓越的無線通訊效能與吞吐量,消費者在家中或野外均可輕松組建網絡覆蓋,采用IEEE802.11n無線2T2R MIMO技術, 傳輸速率可達300Mbps, 配合USB使用更方便快捷,也無需耗費較多時間及成本即可輕松完成網絡覆蓋。安裝方便,節約成本和節省空間,是一款迷你型WiFi放大無線產品。

      天線規格:2.4G----IPEX全向天線

      物理參數:

      天線尺寸 : 根據外殼要求定義

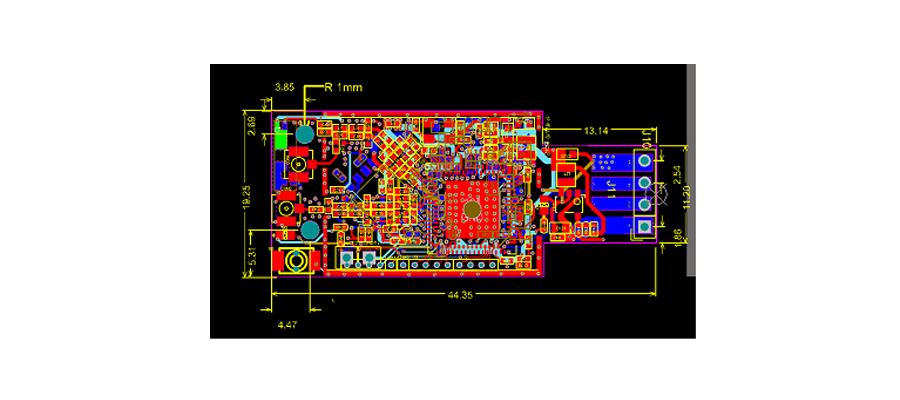

      產品尺寸 : 44.35mm x19.25mm x4mm

      產品重量 :80g

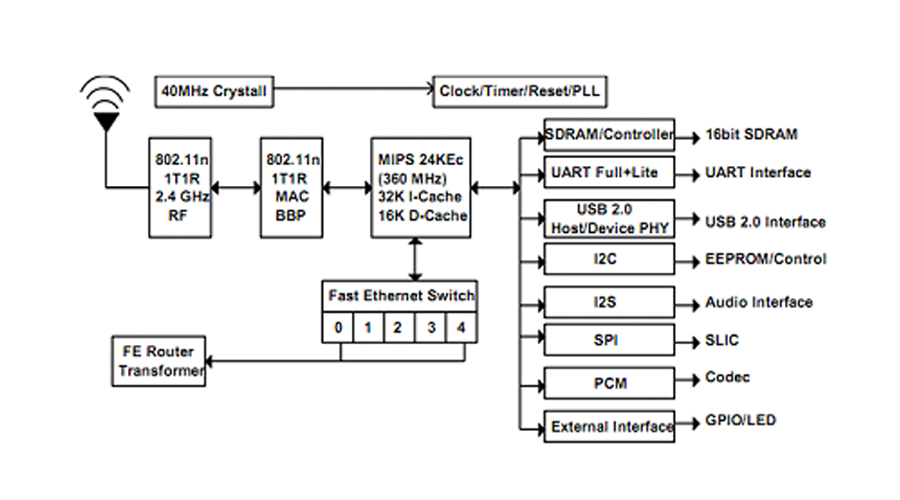

      模塊框圖:

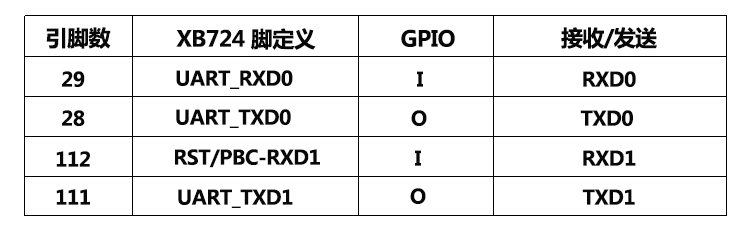

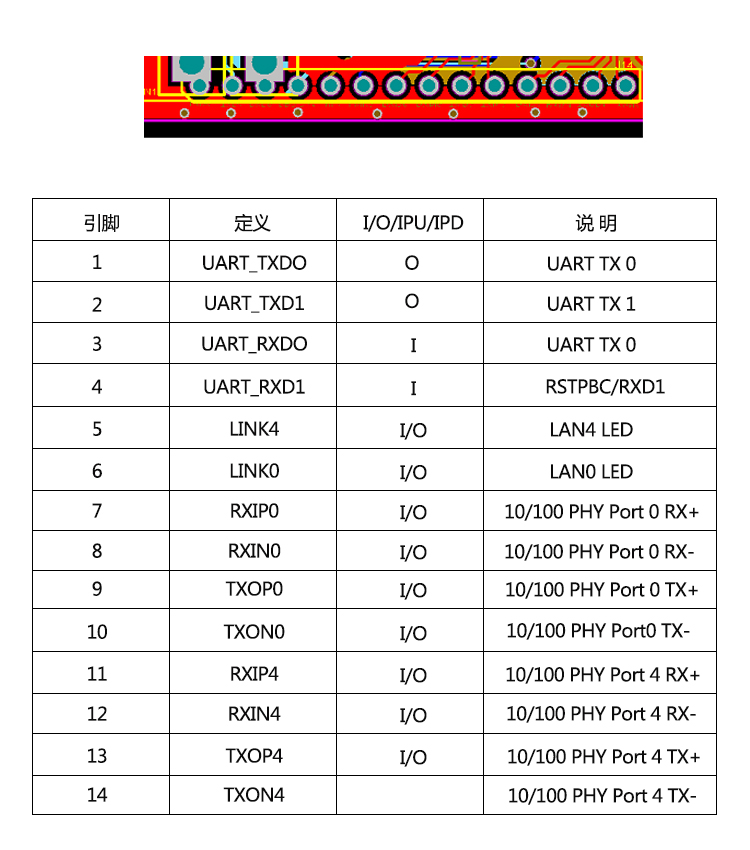

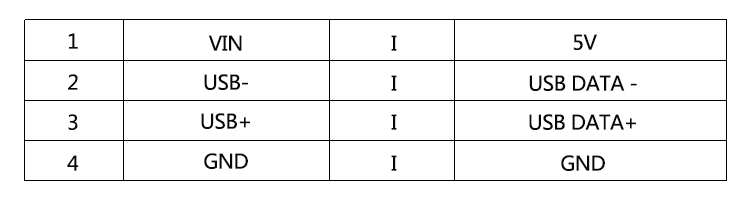

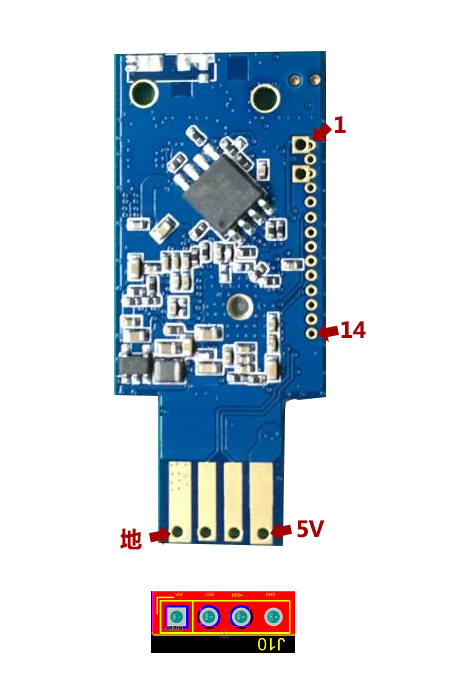

      引腳定義:



      電源供電:5V

      用于調試的收發器接口

      可用安裝:

      家庭,公共場所

      LED顯示:

      Power LED,WiFi LED

      電源規格:

      工作電壓

      DC5V (USB )供電

      工作電流

      DC 0.3A

      DC power consumption

      1.5W(最大 )

      紋波30mVP-P以內。

      USB接口:

      2.0標準公頭接口

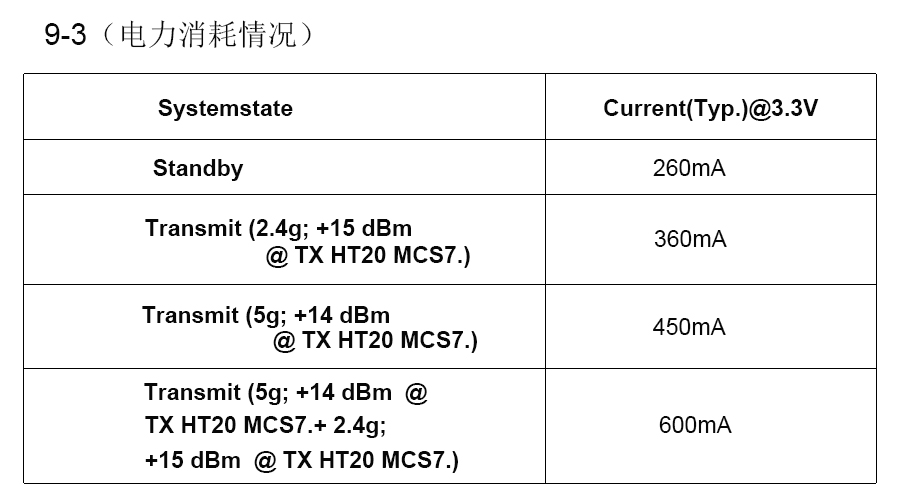

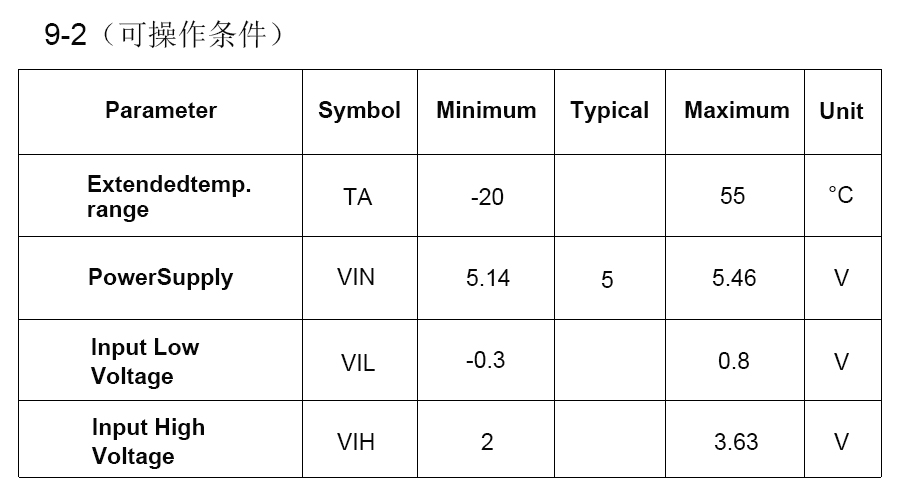

      電氣規格:

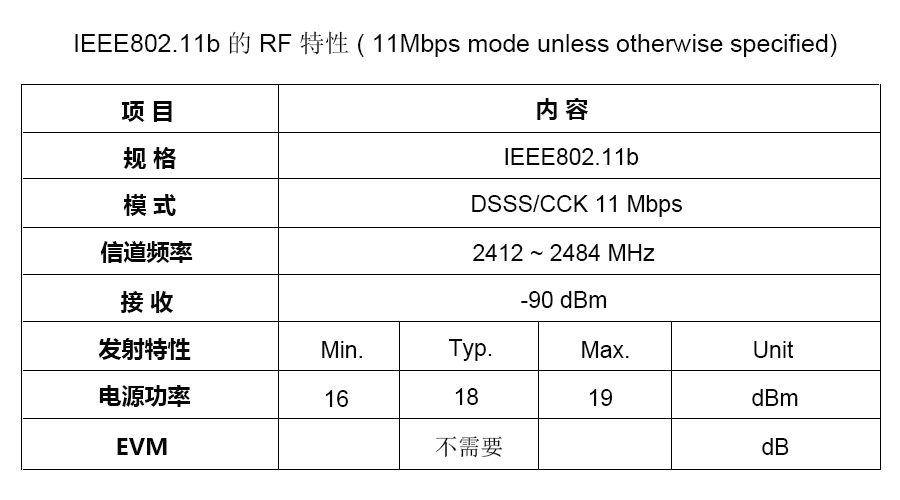

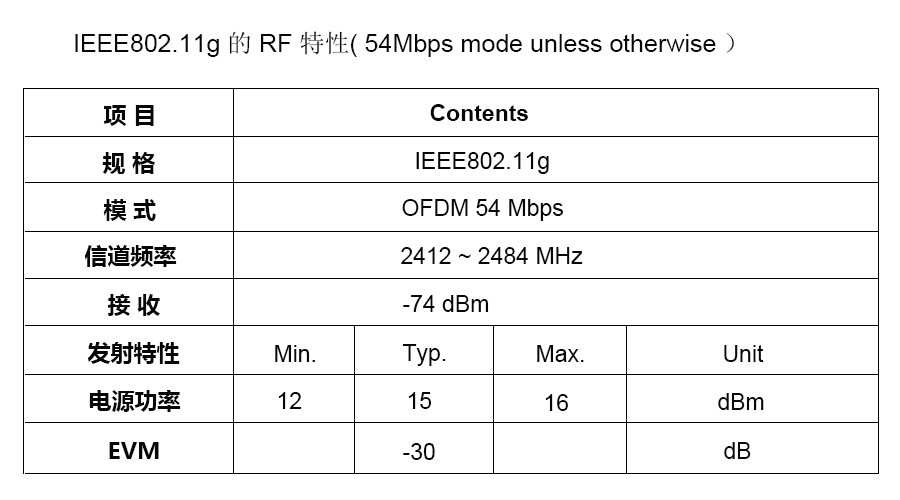

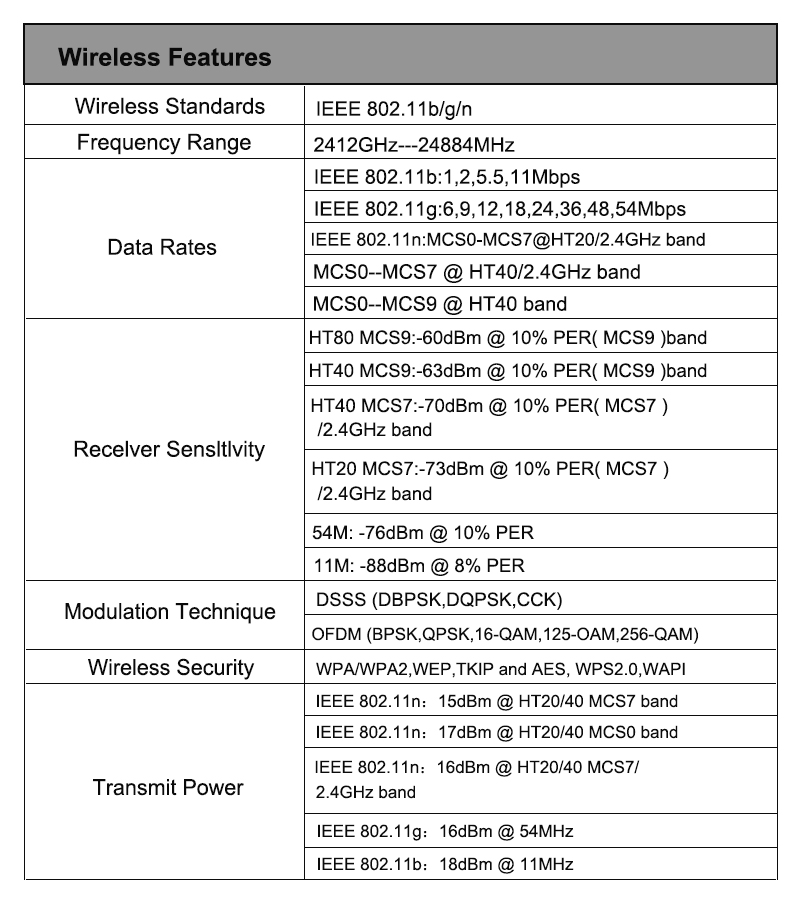

      無線規格:

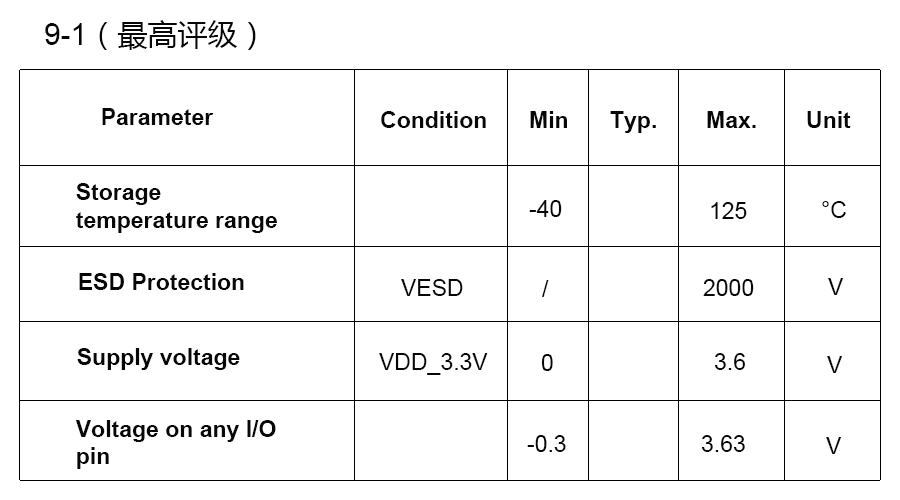

      使用最高評級:



      安全度:

      64/128/152bit WEP(加密)

      WPA/WPA2, WPA/WPA2-Personal(TKIP/AES)

      Reset (復位開關)

      軟件功能:

      SSID廣播開關

      2.4GHz 信道選擇(1-13)

      頻段帶寬可選20MHz/40 MHz(自動)

      網關/中繼模式

      使用環境:

      環境溫度 0℃~40℃ , 工作溫度 0℃~80℃

      存儲溫度 0℃~70℃

      存儲濕度 5%~90%RH(不結凝)


      XB724中繼器用戶操作說明

      1.應用場合:

      模塊可應用在插座,排插,86面板盒,電腦及其他提供DC5V電源的設備。

      2.連接中繼設置:

      1.使用設備,一臺手機或一臺帶無線網卡的電腦

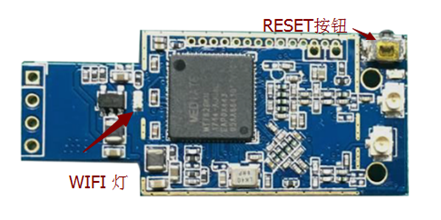

      2.接入電源,WiFi指示燈亮起,其中電源燈常亮,WIFI燈閃爍。

      注意:產品WIFI燈連接前閃爍,表示WIFI信號正常;連接成功時,在信號強時燈常亮,在信號較弱或弱時都是閃爍,但不影響上網。


      3.以手機為例,進行產品連接

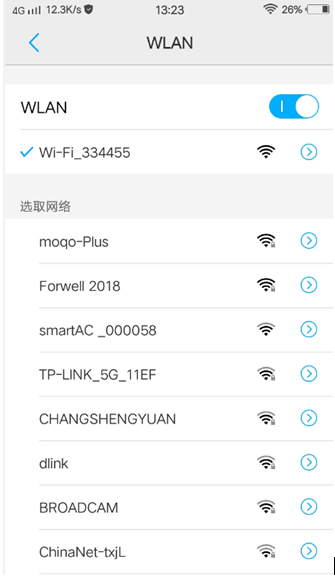

      1,打開手機wifi搜索;


      2.點擊上圖Wi-Fi-XXXXXX無線名稱連接。在瀏覽器中輸入192.168.18.1進入下圖界面。

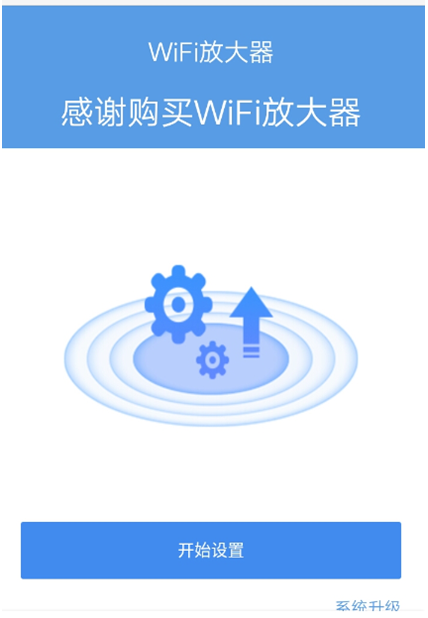

      3.連接后,手機自動進入中繼界面,點擊開始設置。

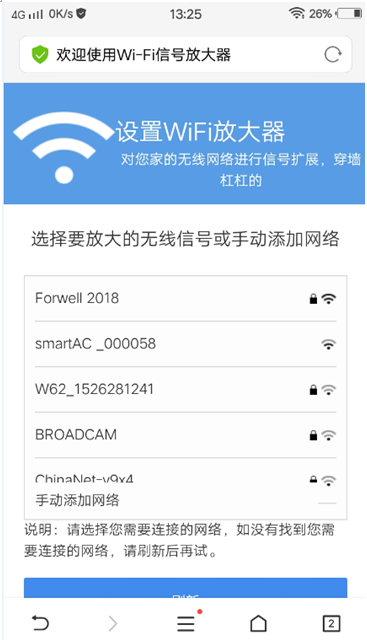

      4. 在彈出掃描到的路由器頁面中,選擇你要中繼的名稱

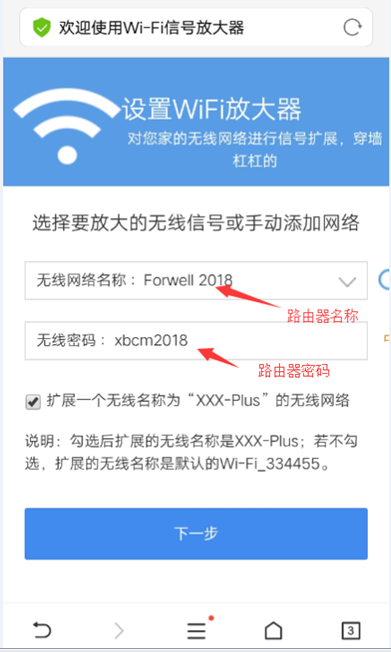

      5. 選擇要中繼的路由器,輸入路由器上網密碼,點擊下一步。

      注意:擴展名打勾,中繼擴展名稱是你中繼路由器后帶-Plus名稱,如果取消,中繼路由器的名稱是默認出廠名稱,對中繼上網不影響。

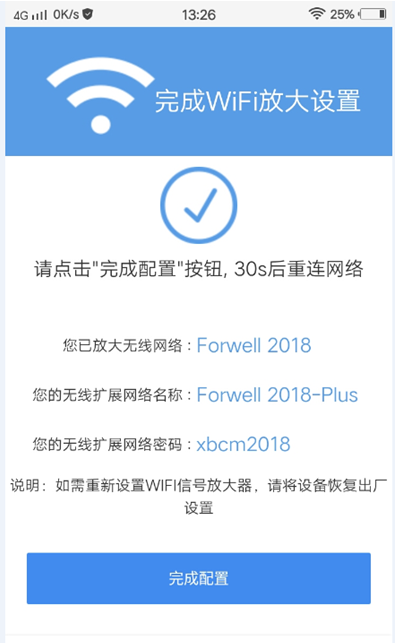

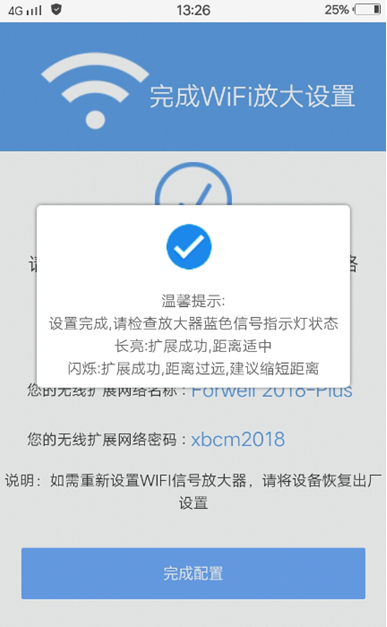

      6. 連接成功,點擊完成設置。



      7. 中繼連接成功,使用手機在WIFI欄重新連接XXX-Plus的中繼網絡。

      備注:如果中繼模塊復位按鍵復位不了,可以在電腦固定IP登錄,即電腦固定IP:192.168.18.10,再在瀏覽器輸入192.168.18.1,就可以進入網頁進行設置。
